Закрытая огневая позиция

Закрытые огневые позиции выбирают в таких местах чтобы противник не мог наблюдать дым и блеск от выстрелов. Для этого укрытие должно иметь достаточную глубину.

Глубиной укрытия (h1) называется расстояние по высоте от орудия до луча зрения, направленного с возможного наблюдательного пункта противника через укрывающий орудие гребень.

Минимальная глубина укрытия для каждого вида и калибра орудия (миномета) различная. Так, например, для 122 мм гаубицы она равна 8 м, а для 120 мм миномета — 6 м.

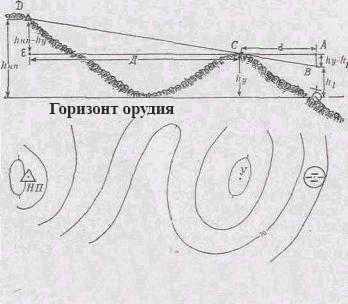

Величину глубины укрытия можно определить по формуле. Для ее вывода рассмотрим рисунок.

Треугольники АВС и DEC  подобны. Следовательно, после преобразования получим следующую формулу для определения глубины укрытия:

hнп - hу		hу - h1
---------------------	=	---------------------
D		d

где  h_нп — превышение возможного наблюдательного пункта противника над горизонтом орудия (миномета), м;

hy — превышение гребня укрытия над горизонтом орудия (миномета), м;

d — расстояние от орудия (миномета) до гребня укрытия, см (по карте);

D — расстояние, от укрытия до предполагаемого наблюдательного пункта противника, см (по карте).

Пример. Определить глубину укрытия артиллерийской батареи

Если h1 получится меньше минимальной глубины укрытия для данного вида и калибра орудия (миномета), то огневая позиция будет просматриваться противником.

Эту задачу можно решить также графически теми же способами, которые применяются при определении видимости точек.

Чтобы рассчитать наименьший прицел, при котором исключается возможность попадания снаряда в находящееся перед орудием укрытие, необходимо определить угол укрытия.

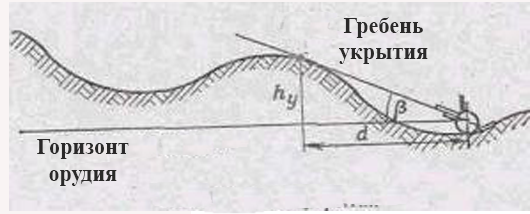

Углом укрытия называется угол, образованный горизонтом орудия и направлением на гребень укрытия

Для его определения надо измерить по карте расстояние от орудия до гребня укрытия и. подсчитать по горизонталям превышение укрытия над горизонтом орудия.

Угол укрытия, как это видно из рисунка, может быть вычислен по формуле

		hу •  1000
β	=	---------------------
		d

где b—угол укрытия в делениях угломера;

h_y—превышение укрытия над огневой позицией, м;

d—дальность от огневой позиции до гребня укрытия, м;

Так как линейное значение одного деления угломера равно 955 Д, то угол укрытия, рассчитанный по этой формуле, окажется больше действительного, а потому его надо уменьшить на 5%.

Пример. Определить угол укрытия для 122 мм гаубичной батареи. С учетом 5% поправки— 0 - 26.

При определении по карте дальности стрельбы с закрытой огневой позиции получают горизонтальную дальность Д

Но цель обычно бывает расположена выше или ниже огневой позиции, и действительное наклонное расстояние до цели (ОЦ) не будет равно горизонтальной дальности.

Поэтому в расстояние, измеренное по карте, вводят поправку, величина которой определяется углом места цели.

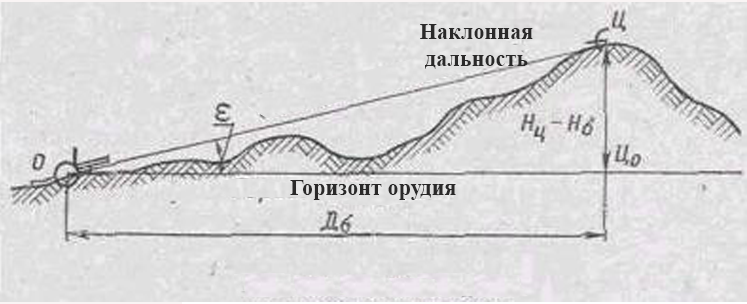

Углом места цели (ε ) называется угол между горизонтальной плоскостью, проходящей через орудие, и линией орудие — цель (ОЦ)

Если цель выше огневой позиции, то угол места цели считается положительным, а если ниже — отрицательным.

Угол места цели в тысячных обычно определяется по формуле

		Hц - Hб
ε	=	---------------------
		0,001 • Дб

где    Н_ц— абсолютная высота цели, м;

Н_б—абсолютная высота орудия (батареи), м;

Д_б—дальность орудие (батарея) —цель, м.

Пример. Цель — НП противника. Д_б равно 3900 м. Вычислить угол места цели

		109 - 64
ε	=	---------------------	+ 0 - 11
		3900
