СПОСОБЫ ЗАЩИТЫ ТЕХНИКИ ОТ РАЗВЕДКИ ПРОТИВНИКА

Отечественная деформирующая окраска, разработанная НИИ стали на базе эмалей ХС-5146, является базовой для современной бронетехники России. Система окрашивания состоит из трех цветов: зеленого, серо-желтого и черного. Тщательно подобранные спектральные характеристики максимально возможно близки к соответствующим фонам и природным объектам.

Фигуры в деформирующей окраске должны быть неправильными, не напоминать геометрические фигуры и иметь наклон к продольной оси изделия. Главным в деформирующей окраске бронетехнике является соотношение пятен зеленого и серо-желтого цветов.

«Ареал обитания» танка отвечает за это соотношение – для центрально-европейского театра боевых действий это 60:35, а для ближневосточного региона пропорции обратны.

Чёрный цвет в маскировке символизирует тени на деревьях и кустарники, поэтому их доля постоянна.

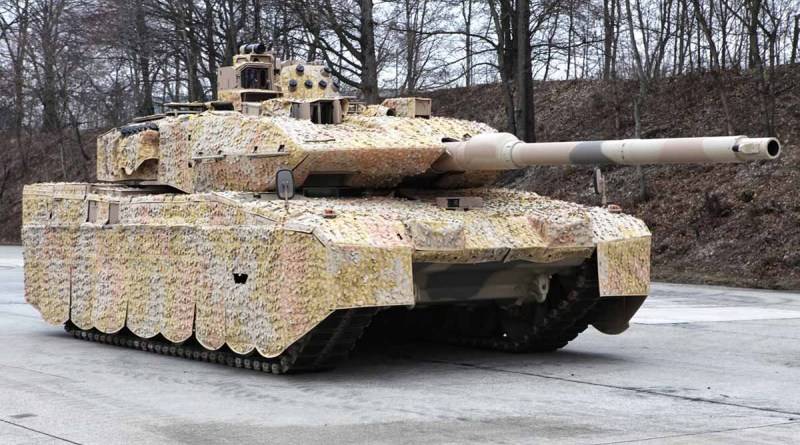

Наносить разработку НИИ стали можно на поверхности из стали, алюминия, титана, резины, а также на радиопоглощающие материалы. Причем окрашивать опорные катки танка неэффективно – они в прямом смысле портят всю картину, поэтому появляются резинотканевые «юбки» почти до самой земли, увеличивая площадь маскированной поверхности танка. Интересна эволюция деформирующего окрашивания немецкой техники.

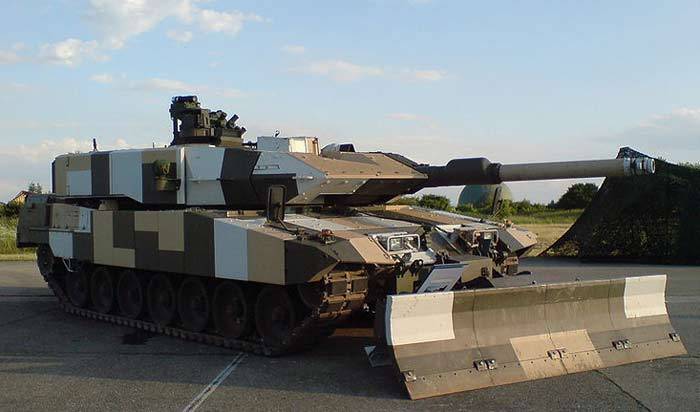

Со временем, тевтонцы ушли от монотонного желто-оливкового колера в пользу трехцветного стандарта НАТО, а затем представили специализированное покрытие Леопард-2PSO представляющее из себя чередование пятен прямоугольной формы белого, светло-зеленого и черного цветов.

Сделано это для снижения заметности танка в городских условиях.

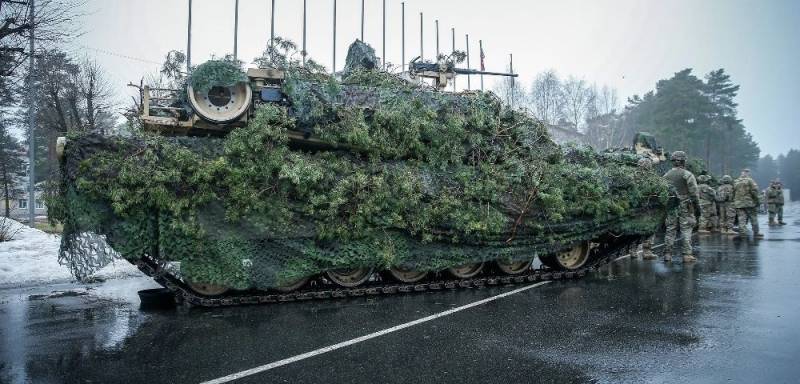

Синтетическая листва на сетке выгодно отличается от природных материй своей долговечностью. В среднем, танк замаскированный таким образом, невозможно отличить от зеленого фона на расстоянии 500 м.

В США в войсках используется облегченный комплект LCSS, представляющий из себя трапецеидальные полотнища, опорные стойки в виде складных пластмассовых стержней с дискообразными оголовками, приколышей и соединительных шнуров. Четыре опорные стойки ставят вдоль каждого борта и две в лобовой части корпуса танка. Непосредственно к танку маскировочный комплект крепится болтами и имеет три вариант окраски сетей: для леса, для пустыни и для Арктики.

.

Сделать это крайне непросто по причине разнообразия форм отражателей: плоские поверхности, двугранные и трехгранные уголковые фрагменты, цилиндры и сферы. Задача экранирования танка в ИК и РЛС диапазонах достигается за счет заполнения сетей трёхмерными спецотражателями, эффективно рассеивающими тепловое и радиолокационное излучения.Маскировочные комплекты для защиты от радиолокационной разведки

Заметность для локаторов снижается в диапазоне 1-100 ГГц, а ИК-контраст нивелируется в видимом и ближнем спектре. Barracuda знаменита и поставляется в 50 стран мира.

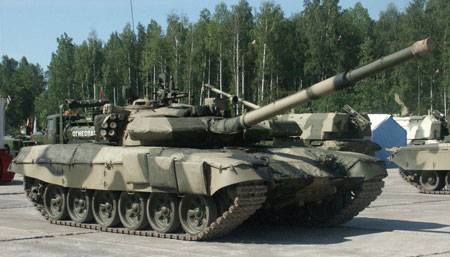

В России аналогом является упоминаемая «Накидка» от АО «НИИ стали».

В итоге радиолокационный портрет танка становится ярким и запоминающимся – головка самонаведения боеприпасов отлично селектирует такие цели в общем шуме. Каким-то спасением становится технология «стелс» уже апробированная на самолетах и кораблях, причем необходимо внедрение её принципов на самых ранних этапах проектирования.

Но даже на уровне расчетов и создания моделей возникают проблемы.

С самолетом и кораблём все достаточно просто – вокруг относительно стабильные по радиосигнатуре атмосфера и водная поверхность. А вот с наземной техникой нужно еще учитывать разнообразные характеристики подстилающей поверхности, способной изменить заметность танка для локатора на порядок.

На данный момент вообще нет технологий, позволяющих преобразовать тепловую энергию танка в другие формы, не воспринимаемые средствами разведки. Для уменьшения теплового эффекта инженерами разработан комплекс стационарных мероприятий, включающих применение экранов, специальных эмалей, рациональных элементов конструкции танков, а также съемных приспособлений – накидок и чехлов. Также изолируют двигатель и КПП, укутывая в термококоны, и, наконец, выводят отработанные газы «в корму и вниз».

Мощным источником тепла выступает крышка МТО, температурный контраст которого определяется режимом работы двигателя. Для нейтрализации этого применяют теплоизоляцию выпускного коллектора, установку вентиляторов для охлаждения внешним воздухом блоков двигателя и узлов газовыпуска, монтаж на МТО теплоизоляционной накидки или чехла с зазором и продувкой его холодным воздухом. Чувствительность современных средств обнаружения теплового излучения находится в диапазоне до 16 мкм.

В рабочих диапазонах длин волн тепловизионной техники атмосфера обладает поглощательной способностью на линиях поглощения кислорода, водорода, воды, углерода, углекислого газа, азота и других веществ, присутствующих в ней.

Исследования показывают, что выводить наружу тепло можно вместе с отработавшими газами, имеющими линейчатый спектр излучения. Интересно, что в отработавших газах присутствую линии тех же элементов, что и атмосфере.

Для обеспечение частотного совпадения линий излучения с линиями поглощения необходимо сблизить их температуры. Для этого разбавляют отработавшие газы с атмосферным воздухом в специальной камере.

По расчетам, эффективно разбавлять газы из двигателя с воздухом в соотношении 5:1 по массе – первыми такой способ в металле применили американцы в М-60А3.

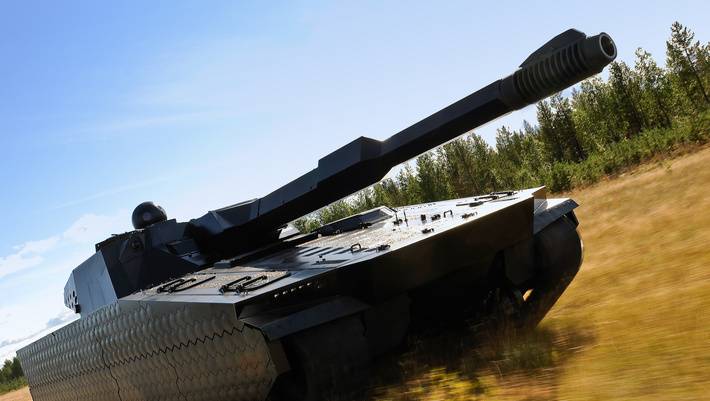

Современным примером комплекса таких мер стал Леклерк, оснащенный системой INTERMAT, включающей в себя удлиненные фальшборта, маскировочную краску и конструкционные элементы для снижения заметности в ИК диапазоне. Упоминаемая выше бронемашина CV90120 в варианте T оснащена специальными панелями из 14-сантиметровых гексагональных плиток из термоэлектрического материала, установленных на борта.

Бортовой компьютер в ходе боя формирует на этих панелях, состоящих из 1000 плиток, тепловое изображение легкового автомобиля, вводя в заблуждение противника.

Отдельно на этом легком танке ведут работу FLIR-камеры, отслеживающие тепловую сигнатуру окружающей среды и подстраивая температуру панелей под фоновую.

О боевой стойкости к крупнокалиберному стрелковому оружию такого бронехайтека не сообщается.
