ДЫМОВЫЕ ШАШКИ И ГРАНАТЫ

Большая дымовая шашка БДШ-5	Применение БДШ

Большая дымовая шашка БДШ была разработана в 1944 году специально для танков Т-34-85 и самоходных установок на его базе (СУ-100) как бортовое средство маскировки с помощью задымления. Эти же шашки устанавливались и на танки Т-44.

С появлением на танках Т-54 системы дымопуска (впрыск дизельного топлива через форсунку в выхлопную трубу), надобность в БДШ отпала, и штатные крепления шашек стали использоваться на Т-54 и последующих советских танках для крепления двух двухсотлитровых бочек для топлива.Шашки типа БДШ-5 имеют время дымовыделения 7-10 минут.

Внешний вид, размеры всех четырех типов шашек одинаковы.

Вес 45-50 кг, диаметр 45см., длина 65 см.

Время инициации до 30 сек.

За время интенсивного горения при благоприятных метеоусловиях (изотермия и скорость ветра менее 1 м/сек) шашка типа БДШ-5 образует не просматриваемое облако размером 200х200м.

При плохих метеоусловиях (конвекция, инверсия и иных скоростях ветра) форма, размеры и прозрачность дымового облака могут значительно отличаться от указанных выше.

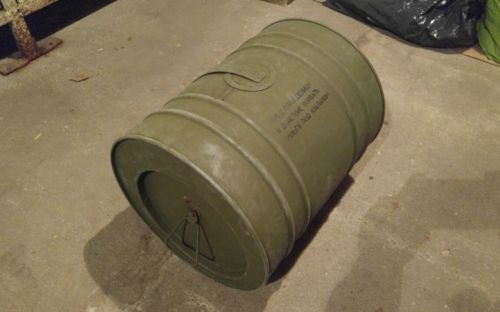

БДШ-5 предназначена для постановки маскирующих аэрозольных завес вручную, в том числе и на воде. Шашка представляет собой металлический корпус цилиндрической формы. На боковой поверхности шашки имеется отверстие для выхода дыма, закрытое круглой подпружиненной пластиной. На торцевых сторонах шашки имеются ручки для переноски и на одной из торцевых сторон имеется металлическая пробка с отверстием для проводов электрозапала.

Это отверстие имеет резьбу для ввинчивания в нее запала ударного действия.

Отверстия заклеены фольгой для предохранения дымообразующего вещества от влияния атмосферных факторов (влаги).

Воспламенение шашки может производиться с помощью электрозапала от бортовой электросети танка, с помощью взрывателя типа МУВ или же ударом молотка или металлического предмета по ударному запалу.

После разгорания дымовой смеси (хлористый аммоний, бертолетова соль, антрацен и нафталин) при достижении определенного давления внутри шашки выпускное отверстие открывается и начинается интенсивное задымление местности.  Основные тактико-технические характеристики

Время разгорания образца, с 30

Продолжительность аэрозолеобразования, мин 5-7

Длина непросматриваемой части аэрозольной завесы, м 200

Масса, кг 45-50

Диапазон маскирующего (помехового действия) мкм 0,4-0,75

Назначение дымовых гранат:

• маскировка передвижения одиночных бойцов и небольших подразделений в ближнем бою и при занятии или покидании позиций
• маскировка при покидании бойцами поврежденных машин и при десантировании
• маскировка при эвакуации раненых с поля боя
• выкуривание противника из пещер, подвальных помещений, ДОТов и прочих укрытий
• прикрытие при проведении различных работ (расчистка завалов, сооружение укрытий, проведение минирования/разминирования и т.д.)
• проведение отвлекающих действий
• ослепление противника дымом (создание невозможности вести прицельный огонь) - целеуказание и сигнализация, маркировка целей

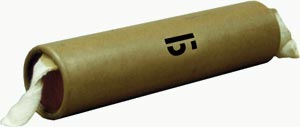

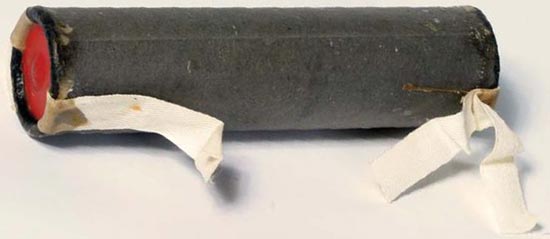

Ручная дымовая граната РГД-2	Ручная дымовая граната РГД-2б

РГД-2 предназначена для маскировки боевых действий одиночных солдат и подразделений в ближнем бою. Граната может также использоваться для имитации горения боевой техники.

Граната РДГ-2 влаго- и водонепроницаемая, может использоваться для постановки дыма на воде.

При выдергивании шнура за кольцо срабатывает терочный капсюль-воспламенитель, который воспламеняет замедлитель.

Через 3 сек. лучевой импульс замедлителя воспламеняет таблетки, продукты, горения которых истекают через дымовыходные отверстия, образуя дымовую завесу. Пиротехнический состав поджигается запалом-спичкой, загорающейся от трения о терку, расположенную между верхней крышкой и диафрагмой.

Дым, который образуется при сгорании состава, выходит через отверстия верхней и нижней диафрагм и создает завесу.

Длина гранаты 160 и 240 мм,

диаметр корпуса 46 и 49 мм.

Вес РДГ-2 около 560 и 500 г,

гранату можно бросать на дальность до 35 м.

Ручные дымовые гранаты имеются четырех образцов: РДГ-2б, РДГ-2ч, РДГ-2х, РДГ-П.

Ручная дымовая граната применяется для постановки аэрозольных завес плотного белого (РДГ-2б) или черного цвета (РДГ-2ч) с длиной до 30 - 35 м, время дымообразования 1-2 мин.

Поскольку внешне они абсолютно одинаковы, их так и различают - по буквам «б» и «ч» на корпусе.

Граната РДГ-2х производит дым раздражительного свойства и используется для моделирования химической атаки противника.

Гранаты РГД-2П поступают на вооружение спецподразделений, морской пехоты.

По отзывам командиров частей и подразделений, принимавших участие в боевых действиях, потери войск и техники при применении дымовых средств снизились в 2 - 4 раза.
