Предназначена для проведения технического обслуживания, обнаружения неисправностей и текущего ремонта электроспецоборудования, стабилизаторов, инфракрасной техники, навигационной аппаратуры, систем противоатомной и противопожарной защиты образцов бронетанкового вооружения и специальной техники на их базе.

Базовый кузов-фургон	К5350С или КМ5350
Базовое шасси	КамАЗ-5350
Габаритные размеры мастерской, мм:
– длина L	8300
– ширина H	2550
– высота B	3460
Полная масса в снаряженном состоянии, кг	11 705
Экипаж, чел.	5
Условия эксплуатации (температура окружающей среды, кузовов-контейнеров различного климатического исполнения, °С):
– для умеренного и холодного климата	От –45 до +50
Максимальная скорость на горизонтальном участке дороги с усовершенствованным покрытием, км/ч	90
Запас хода, км	650–750
Средний расход топлива двигателя шасси при отборе мощности на привод электросиловой установки, л/час	30
Наибольшая глубина брода, мм	1500
Время развертывания (свертывания), мин	20–25
Электроснабжение:
– основное	От собственных генераторов, от внешней стационарной электрической сети или от передвижных источников переменного трехфазного тока напряжением 380/220 (400/230) В частотой 50 Гц
– вспомогательное	От электрической сети шасси или от собственных аккумуляторных батарей (постоянный ток напряжением 24 В)
Возможные виды транспорта	Железнодорожный, водный, воздушный

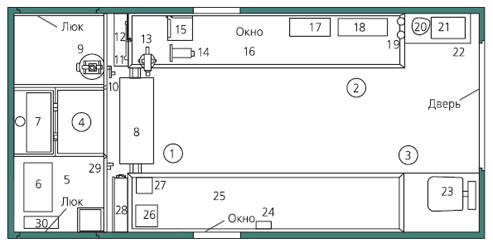

1 – разборка, сборка и испытание электрических агрегатов;

2 – испытание ЭМУ, МИ систем стабилизации и агрегатов навигационной аппаратуры, слесарные работы;

3 – проверка приборов ночного видения;

4 – испытание электрических сборочных единиц объектов БТВТ;

5 – ниша силовой установки;

6 – щит-выпрямитель;

7 – главный щит;

8 – скамейка;

9 – тиски агрегатные;

10 – нагрузочный реостат;

11 – тумба;

12 – щит;

13 – тиски слесарные;

14 – заточный станок;

15 – подставка для гидрополукомпаса;

16 – верстак правый;

17 – кронштейн с координатором;

18 – щит для проверки стабилизаторов и навигационной аппаратуры;

19 – огнетушители;

20 – подставка для электрических машин;

21 – радиостанция;

22 – шкаф для имущества;

23 – стул поворотный;

24 – пенал для бутылок;

25 – верстак левый;

26 – прибор КНП-1;

27 – кронштейн КНП-1 для установки приборов;

28 – стеллаж;

29 – потенциометр;

30 – трансформатор ТСЗИ-2,5

Оснащение

oтопительно-вентиляционная установка;
фильтровентиляционная установка;
электрооборудование мастерской:
- электросиловая установка с приводом от двигателя шасси автомобиля и генераторами постоянного тока мощностью 18 и 4 кВт;
- стартер-генератор СГ-18-1С;
- генератор Г-290Б или Г-290В;
- буферная группа с аккумуляторными батареями 12СТ-85 и молекулярными накопителями энергии;
оборудование общего назначения:
- средства связи и сигнализации;
- средства защиты от оружия массового поражения;
- бытовое оборудование;
- шанцевый инструмент;
- принадлежности мастерской;
- заправочное оборудование и тара;
производственное оборудование и инструмент общего назначения:

инструмент и принадлежности для слесарных, монтажно-демонтажных и регулировочных работ;
режущий инструмент;

измерительный инструмент;
комплект приборов, инструмента и материалов слесаря-электрика;

материалы и запасные части:
- материалы для ремонта электроспецоборудования;
- запасные части;
комплекты, приборы, оборудование, ключи
и инструмент для проверки, ремонта и обслуживания специальных систем объектов БТВТ:
- комплекты, приборы и приспособления для проверки и обслуживания специальных систем;
- приборы и приспособления для проверки и обслуживания стабилизаторов и механизмов (автоматов) заряжания;
- оборудование для проверки и обслуживания приборов ночного видения;
- приборы и приспособления для проверки специальных систем объектов БТВТ;
- кабели и провода;
- оборудование, ключи и инструмент специального назначения;
пожарно-технические средства.

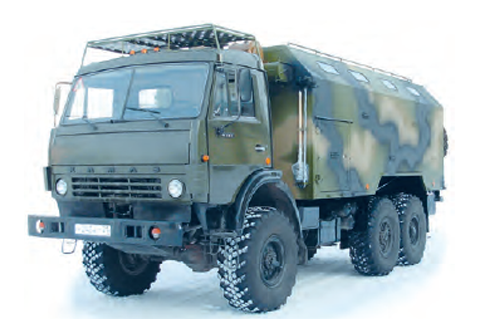

Мастерская электроспецоборудования (бронетанкового вооружения и техники) МЭС-БТМ.2

Оснащение

Функциональные возможности, конструкция и комплектация
