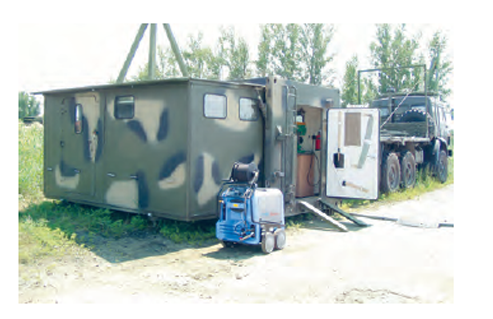

Мастерская ремонта технических средств службы горючего МРТС СГ-Т
Предназначена для обеспечения, совместно с унифицированными мастерскими МРС-АТ, МРМ и МС-А (МСР) в составе подвижных ремонтных органов службы горючего, среднего ремонта технических средств службы горючего и капитального ремонта их сборочных единиц в полевых условиях.
Состав
мастерская в кузове-контейнере переменного объема;
автомобиль КамАЗ-5350;
прицеп транспортный ПТСГ;
специальный комплект средств технологического оснащения для ремонта технических средств службы горючего (СК СТО);
приданные средства:
мастерская ремонтно-механическая МРМ;
мастерская ремонтно-слесарная МРС;
мастерская сварочных работ МСР.

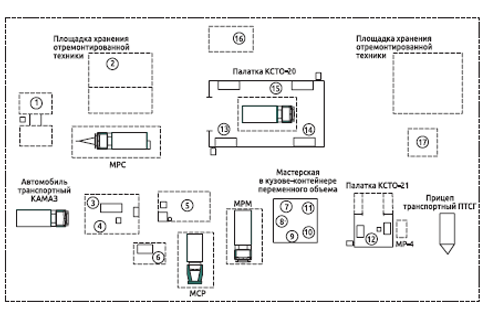

1 – пост наружной мойки ТС СГ и внутренней пропарки цистерн;
2 – пост приемки в ремонт ТС СГ;
3 – пост ремонта и испытания стальных передвижных резервуаров, бочек и канистр;
4 – пост проверки, ремонта и испытаний стальных передвижных резервуаров, бочек и канистр;
5 – пост сварочных работ;
6 – пост автономного энергообеспечения мастерской;
7 – пост ремонта фильтров, раздаточных коробок и редукторов привода насосов;
8 – пост ремонта счетчиков и приборов давления;
9 – пост ремонта насосов;
10 – пост ремонта запорно-регулирующей арматуры;
11 – пост опрессовки насосов и запорно-регулирующей арматуры;
12 – пост испытания насосов, счетчиков жидкости;
13 – пост ремонта технологических трубопроводов;
14 – пост армирования и разармирования рукавов;
15 – пост демонтажно-монтажных работ ТС СГ;
16 – пост ремонта мягких резервуаров;
17 – пост окрасочных работ.
Основные характеристики МРТС СГ-Т
Базовый кузов-контейнер
КК4.3.03.1
Размеры участка (площадки) под размещение МРТС СГ-Т, м
30 × 50
Габаритные размеры автопоезда:
– длина L
15 200
– ширина H
2500
– выстота B
4054
Полная масса контейнера КК4.3.03.1, кг, не более
6635
Полная масса прицепа ПТСГ, кг, не более
8500
Количество рабочих постов, шт.
14
Количество рабочих мест, шт.:
– в кузове-контейнере переменного объема КК4.3.03.1
5
– выносных (у ремонтируемых ТС СГ)
19
Количество мест для отдыха в кузове-контейнере переменного объема КК4.3.03.1, шт.
6
Время развертывания (свертывания) МРТС СГ-Т
2
Базовые автотранспортные средства:
– автомобили
КамАЗ-5350, Урал-4320-0810/0811-31
– прицепы
ЧМЗАП-83357
Условия эксплуатации (температура окружающей среды, кузовов-контейнеров различного климатического исполнения, °С):
– для умеренного и холодного климата
От –40 до +50
Электроснабжение:
– основное
От внешней стационарной электрической сети или от передвижных источников переменного трехфазного тока напряжением 380/220 (400/230) В частотой 50 Гц
– вспомогательное
От встроенных аккумуляторных батарей (постоянный ток напряжением 24 В)
Возможные виды транспорта
Автомобильный, железнодорожный, водный, воздушный

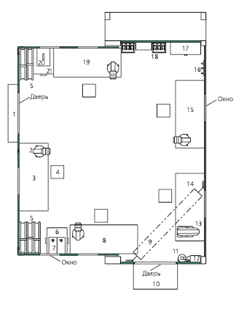

1 – ступенька;
2 – тиски (4 шт.);
3 – верстак двухтумбовый (пост ремонта счетчиков и приборов давления);
