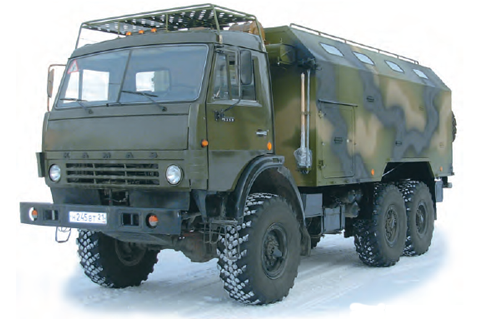

Мастерская технического обслуживания (бронетанкового вооружения и техники) МТО-БТМ.2
Предназначена для проведения наиболее трудоемких работ по техническому обслуживанию и войсковому ремонту бронетанковой техники в полевых условиях.

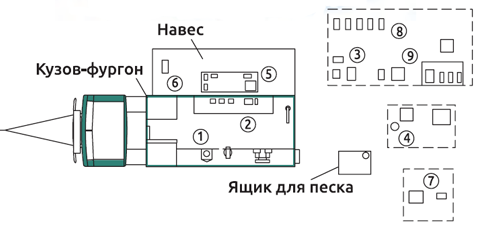

1 – дефектация агрегатов и узлов, слесарно-монтажные, ремонтно-слесарные работы;
2 – проверка и ремонт приборов системы питания топливом;
3 – проверка, ремонт и регулировка приборов электрооборудования;
4 – электросварочные работы;
5 – обслуживание и заряд аккумуляторных батарей;
6 – электровулканизационные работы;
7 – мойка и специальная обработка;
8 – диагностические работы;
9 – работы по техническому обслуживанию и текущему ремонту.
Основные характеристики МТО-БТМ.2
Базовый кузов-фургон
К5350С или КМ5350
Базовое шасси
КамАЗ-5350
Полная масса мастерской (в снаряженном состояние и личным составом 2 человека в кабине), кг
12 455
Габаритные размеры, мм:
– длина
8300
– ширина B
2550
– высота H
3460
Экипаж, чел.
5
Кран-стрела: – грузоподъемность, кг
2000
Кран-укосина: – грузоподъемность, кг
200
Количество рабочих мест, шт.:
– в кузове-фургоне
3
– вне кузова-
3–6
Время развертывания мастерской силами трех человек, мин
15
Время свертывания мастерской силами трех человек, мин
17
Максимальная скорость движения на высшей передаче, км/ч, не менее
90
Запас хода по контрольному расходу топлива, км
650–750
Условия эксплуатации (температура окружающей среды, °С):
– для умеренного и холодного
От –45 до +50
Электроснабжение:
– основное
От собственного генератора, от внешней стационарной электрической сети или от передвижных источников переменного трехфазного тока напряжением 380/220 (400/230) В частотой 50 Гц
– вспомогательное
От электрической сети шасси (постоянный ток напряжением 24 В)
оборудование, приборы и инструмент общего назначения:
станок точильно-шлифовальный;
оборудование сварочно-зарядное;
инструмент электрифицированный;
механизированный и пневматический инструмент;
инструмент медницко-жестяницкий;
инструмент столярный;
инструмент малярный;
инструмент швейный;
инструмент для пайки, эпоксидные композиции и принадлежности;
приборы электроизмерительные;
набор ключей, выколотки;
оборудование, приспособления и инструмент специального назначения:
оборудование для диагностики и ремонта цилиндро-поршневой группы двигателей;
оборудование для контроля, регулировки и ремонта приборов электрооборудования;
оборудование для диагностики мостов, тормозов, системы охлаждения, системы смазки, рулевого управления, затяжки крепежа и прокачки гидросистем;
оборудование, инструмент и приборы для обслуживания и ремонта автомобильных шин;
оборудование и инструмент для проверки и ремонта приборов системы питания топливом;
оборудование смазочно-заправочное и моечно-уборочное;
приспособления для демонтажно-монтажных работ;
инструмент и приспособления для обслуживания и ремонта бронетанковой техники;
дополнительное оборудование специального назначения:
приборы осветительные;
приборы специальной обработки и контроля;
вспомогательное оборудование:
инвентарь производственный;
комплект монтажных частей навеса или палатки;
запасные части и материалы;
пожарно-технические средства.
Функциональные возможности, конструкция и комплектация
С помощью оборудования мастерской можно выполнять следующие работы:
наружная мойка и подкраска бронетанковой техники;
дозаправка бронетанковой техники топливом из посторонней емкости;
заправка агрегатов и узлов маслами, смазками и смесями смазок;
механизированная промывка кассет воздухоочистителей и их промасливание;
эксплуатационная регулировка агрегатов, узлов, механизмов и приводов их управления;
проверка исправности и эксплуатационную регулировка электрооборудования, систем ППО и ПАЗ;
устранение мелких неисправностей и замену агрегатов и узлов силовой установки;
замена узлов и агрегатов ходовой части бронетанковой техники: опорных и поддерживающих катков, направляющих и ведущих колес, балансиров, торсионных валов, гидравлических амортизаторов, бортовых передач;
внешний запуск силовых установок обслуживаемой БТ-техники, имеющих 24- или 48-вольтовая система электрического пуска;
зарядка или подзарядка АКБ обслуживаемых объектов.
