Мастерская технического обслуживания (технических средств физической защиты) МТО-ТСФЗ
Предназначена для:
Выполнения работ по диагностированию, техническому обслуживанию и ремонту:
технических средств предупреждения и воздействия;
системы обнаружения и защиты от проникновения;
системы телевизионного наблюдения и контроля;
системы освещения;
системы управления доступом (СУД);
системы радиолокационного контроля;
системы радиационного контроля;
системы климатического контроля;
системы противопожарной защиты;
автоматизированных рабочих мест и сетевого оборудования системы сетевого компьютерного управления;
системы оперативной связи.

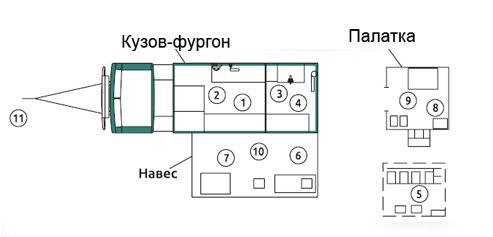

1 – диагностирование, техническое обслуживание и ремонт электро- и электронного оборудования и приборов;
2 – диагностирование, техническое обслуживание и ремонт оптического и электронно-оптического оборудования и приборов;
3, 4 – техническое обслуживание и ремонт механических компонентов ТСФЗ;
5 – диагностирование, техническое обслуживание и ремонт ТСФЗ, установленных на вышках, мачтах, столбах;
6 – сварочные работы;
7 – ремонт ТСФЗ непосредственно на местах их расположения;
8 – диагностирование, техническое обслуживание и ремонт ТСФЗ и их компонентов, расположенных в коммуникационных колодцах;
9 – сварочные работы, выполняемые при ремонте ТСФЗ непосредственно на местах их расположения;
10 – слесарно-монтажные работы, выполняемые при ремонте крупногабаритных компонентов ТСФЗ;
11 – подъемно-транспортные работы.
Основные характеристики МТО-ТСФЗ
Базовый кузов-фургон
К5350С или КМ5350
Базовое шасси подвижной мастерской
КамАЗ-5350
Базовое шасси прицепа транспортного
Мод.8301 (1-П-2,5)
Полная масса мастерской, кг
12 870
Полная масса прицепа, кг
2020
Допустимая масса дополнительно перевозимого груза в прицепе, кг
500
Габаритные размеры мастерской, мм:
– длина L
8400
– ширина B
2550
– высота H
3460
Габаритные размеры прицепа, мм:
– длина L
4440
– ширина B
2125
– высота H
2770
Экипаж, чел.
4
Количество рабочих мест:
– в кузове-фургоне
4
– вне кузова-фургона
7
Грузоподъемность, кг:
– крана-стрелы
2000
– крана-укосины в кузове-фургоне
200
– крана-укосины в прицепе
250
Установленная мощность приемников электроэнергии, кВт
17,7
Потребляемая мощность с учетом неодновременности работы потребителей, кВА
8,4
Наибольшая глубина преодолеваемого брода с твердым дном, мм
1500
Время развертывания мастерской силами четырех человек, мин
30
Время свертывания мастерской силами четырех человек, мин
30
Максимальная скорость движения на высшей передаче, км/ч, не менее
85
Запас хода по контрольному расходу топлива, км
800
Условия эксплуатации (температура окружающей среды, °С):
– для умеренного и холодного климата
От –45 до +50
Электроснабжение:
– основное
От собственного силового генератора, от внешней стационарной электрической сети или от передвижных источников переменного трехфазного тока напряжением 380/220 (400/230) В частотой 50 Гц
Возможные виды транспорта
Железнодорожный, водный, воздушный

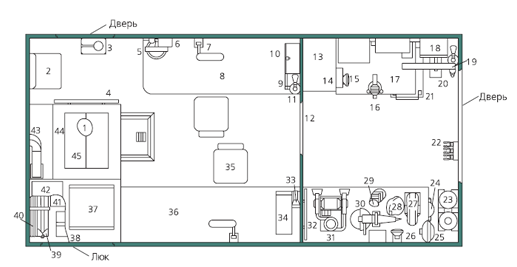

1 – генератор;
2 – сиденье;
3 – умывальник;
4 – электрообогреватель;
5 – бидон для питьевой воды;
6 – переговорное устройство;
7 – светильник (2 шт.);
8 – верстак правый передний;
9 – комплект для разделки кабеля;
10 – ящик для документов;
11 – огнетушитель (2 шт.);
12 – перегородка;
13 – шкаф для одежды;
14 – аптечка;
15 – светильник (2 шт.);
16 – тиски;
17 – верстак правый задний;
18 – электрощит;
19 – кран-укосина;
20 – блок управления сварочным процессом мультисистемы «Иволга 01»;
