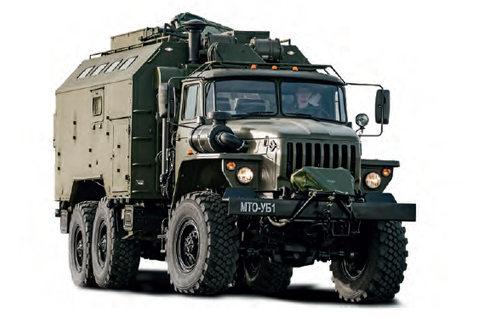

Мастерская технического обслуживания и ремонта ВВТ мотострелкового (танкового) батальона МТО-УБ1

Основные характеристики МТО-УБ1

Базовый кузов-фургон	К5350ДС
Базовое шасси	Урал-43203
Полная масса мастерской, кг	16 647
Габаритные размеры, мм:
– длина	9810
– ширина B	2545
– высота H	3450
Экипаж, чел.	3
Количество рабочих мест:
– в кузове-фургоне	3
– вне кузова-фургона	9
Кран-манипулятор	ИМ-100
Грузоподъемность нетто основного подъема, т:
– максимальная	4,0
– на максимальном вылете	2,0
Вылет, м:
– максимальный	5,2
– минимальный	2,5
Вылет дополнительного подъема, м:
– максимальный	2,1
– минимальный	0,5
Максимальная высота подъема, м	6,2
Установленная мощность приемников электроэнергии, кВт	22,62
Потребляемая мощность с учетом неодновременности работы потребителей, кВА	10,74
Наибольшая глубина преодолеваемого брода с твердым дном, мм	700
Время развертывания мастерской силами трех человек, мин	20
Время свертывания мастерской силами трех человек, мин	20
Максимальная скорость движения на высшей передаче, км/ч, не менее	85
Запас хода по контрольному расходу топлива, км	950
Условия эксплуатации (температура окружающей среды, °С):
– для умеренного и холодного климата	От –40 до +40
Электроснабжение:
– основное	От встроенного генератора трехфазного переменного тока, от собственного дизельного электроагрегата АДП-7/4-Т400/230, от внешней стационарной электрической сети или от передвижных источников переменного трехфазного тока напряжением 380/220 (400/230) В частотой 50 Гц
– вспомогательное	От электрической сети шасси (постоянный ток напряжением 24 В)
Возможные виды транспорта	Железнодорожный, водный, воздушный

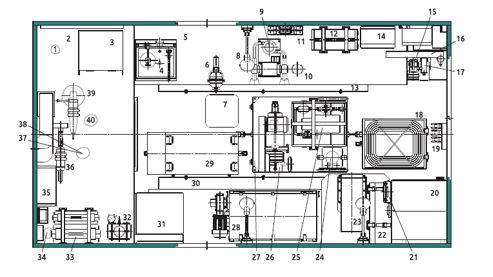

1 — буферная группа; 2 — ниша передняя; 3 — устройство зарядно-разрядное ЗР-4,0-50А-60В; 4 — стенд для испытания и регулировки форсунок М-106; 5 — верстак правый; 6 — тиски; 7 — агрегат для консервации двигателя АКД-1М; 8 — светильник; 9 — станок заточный с вытяжкой ЗСВ1; 10 — стакан; 11 — сумки для документов; 12 — инверторный источник сварочного тока DC250.33; 13 — ящик правый с принадлежностями; 14 — электрооборудование; 15 — фонарь переносной поисково-спасательный ФПС-4/6С; 16 — кран-укосина; 17 — вулканизатор «Гном»; 18 — отопительная установка; 19 — детали крепления оружия; 20 — шкаф;

21 — футляр аптечки; 22 — ящик с ЗИП установки ПМУ-ВД «ПРОФИ»; 23 — станок настольно-сверлильный НС-16; 24 — домкрат гидравлический ДГ-25; 25 — подвижная моечная установка высокого давления ПМУ-ВД «ПРОФИ»; 26 — компрессор передвижной С412; 27 — тележка; 28 — стенд (ванна) для промасливания кассет воздухоочистителя; 29 — стенд для промывки кассет воздухоочистителя; 30 — ящик левый с принадлежностями; 31 — сиденье; 32 — канистра-умывальник; 33 — полевой компьютерно-диагностический комплекс ПКДК-БТ; 34 — электроагрегат дизельный АДП-7/4; 35 — радиостанция Р-168-25УЕ-2, АВСКУ-Е; 36 — машина ручная электрическая шлифовальная (прямая) VGM-950; 37 — стол выносной; 38 — стол сварщика; 39 — машина шлифовальная угловая МШУ-1,8-230А; 40 — генератор БГ-16

Оснащение

отопительно-вентиляционная установка; фильтровентиляционная установка; генератор мощностью 16 кВт; дизельный электроагрегат мощностью 4 кВт; грузоподъемное оборудование: кран-манипулятор БАКМ-890; чалочное приспособление универсальное; домкрат гидравлический грузоподъемностью 30 т; оборудование общего назначения: станок настольно-сверлильный; станок заточный с вытяжкой; оборудование сварочно-зарядное: устройство зарядно-разрядное; инверторный источник сварочного тока; комплект аккумуляторщика; инструмент и приборы общего назначения:

инструмент медницко-жестяницкий; инструмент швейный; инструмент малярный; инструмент для пайки; инструмент столярный; инструмент слесарно-монтажный; инструмент электрифицированный; машина ручная электрическая сверлильная; машина шлифовальная угловая; машина ручная электрическая шлифовальная (прямая); приборы электроизмерительные; комплекты ключей; мерительный инструмент; оборудование специального назначения: оборудование смазочно-заправочное и моечно-уборочное; оборудование для контроля технического состояния; комплект специального инструмента и приспособлений для технического обслуживания и ремонта автомобиля Урал-4320; шиномонтажное оборудование; оборудование для буксировки автомобилей; комплект специального инструмента и приспособлений для технического обслуживания и ремонта Т-80Б, Т-72Б, БМП-1, БМП-2, БМП-3, БТР-70, БТР-80; дополнительное оборудование мастерской: приборы осветительные; средства связи (радиостанции Р-168-25У и Р-169П-1 (М)); бортовой комплект специальной обработки АПСО; средства защиты и жизнеобеспечения; вспомогательное оборудование: емкости и тара; инвентарь производственный; палатка; пожарно-технические средства.

Функциональные возможности, конструкция и комплектация

С помощью оборудования мастерской можно выполнять следующие работы:
