Предназначена для оказания помощи экипажам и водителям при выполнении трудоёмких работ технического обслуживания и текущего ремонта ВВТ в полевых условиях и комплектование мотострелкового (танкового) батальонов войск, имеющих на вооружении танки Т-72, Т-80, Т-90, Т-90С, Т-90МС, боевые машины пехоты БМП-1, БМП-2, БМП-3, бронетранспортеры БТР-70, БТР-80, БТР-80А, БТР-82А, многоцелевой тягач МТ-ЛБ и автомобиль КАМАЗ-5350.

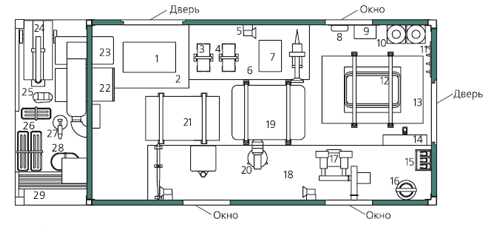

1 – дозиметрический контроль, мойка и специальная обработка;
2 – дефектация агрегатов и узлов, контрольно-диагностические работы;
3 – проверка и ремонт приборов системы питания топливом;
4 – проверка, ремонт и регулировка приборов электрооборудования;
5 – слесарно-сборочные работы;
6 – техническое обслуживание и текущий ремонт;
7 – электросварочные работы;
8 – обслуживание и заряд аккумуляторных батарей;
9 – электровулканизационные работы;
10 – окрасочные работы;
11 – смазочно-заправочные работы;
12 – подъемно-транспортные работы
Основные характеристики МТО-УБ2
Шасси
КамАЗ-5350
Тип кузова-фургона
К5350ДС
Габаритные размеры мастерской, мм:
– длина
9100
– ширина
2545
– высота
3760
Внутренние размеры кузова, мм:
– длина
4510
– ширина
2400
– высота
1800
Внутренний объем кузова-фургона, м³
17,2
Грузоподъемное оборудование
Кран-манипулятор ИМ-100, кран-укосина
Кран-манипулятор:
– на минимальном вылете
4000
– на максимальном вылете
2000
– высота подъема крюка, мм
6200
– вылет крюка, мм:
– минимальный
3200
– максимальный
5000
Полная масса мастерской, кг, не более
17 037
Максимальная скорость движения на высшей передаче, км/ч
100
Запас хода по контрольному расходу топлива, км
1000
Наибольшая глубина преодолеваемого брода с твердым дном, мм
1500
Количество рабочих мест:
– в кузове-фургоне
3
– в палатке
3
– на открытых площадках
3
Время развертывания/свертывания силами трех человек, мин, не более
20
Электросиловая установка:
– генератор, тип
БГ-16 (с приводом от базового шасси)
– мощность, кВт
16
– напряжение, В
230/400
– частота, Гц
50
Установленная мощность потребителей электрической энергии, кВт
22,62
Потребляемая мощность приемников электрической энергии, кВА
8,71
Электроагрегат дизельный АДП-7/4:
– мощность, кВт
7
– напряжение, В
230/400
– частота, Гц
50
Средства защиты от ОМП
Фильтровентиляционная установка ФВУА-100А-24
Система отопления:
– кузова фургона
Отопительно-вентиляционная установка ОВ-95
– палатки
Установка отопительная
Палатка:
– тип
Каркасная с наметами
– длина
4500
– ширина
4500
Условия эксплуатации (температура окружающей среды, °С):
– для умеренного и холодного климата
От –45 до +50

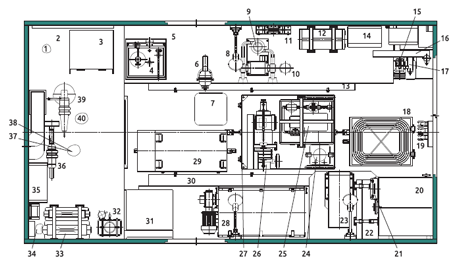

1 — буферная группа;
2 — ниша передняя;
3 — устройство зарядно-разрядное ЗР-4,0-50А-60В;
4 — стенд для испытания
и регулировки форсунок М-106;
5 — верстак правый;
6 — тиски;
7 — агрегат для консервации двигателя АКД-1М;
8 — светильник;
9 — станок заточный с вытяжкой ЗСВ1;
10 — стакан;
11 — сумки для документов;
12 – инверторный источник сварочного тока DC250.33;
25 — подвижная моечная установка высокого давления ПМУ-ВД «ПРОФИ»;
26 — компрессор передвижной С412;
27 — тележка;
28 — стенд (ванна) для промасливания кассет воздухоочистителя;
29 — стенд для промывки кассет воздухоочистителя;
30 — ящик левый с принадлежностями;
31 — сиденье;
32 — канистра-умывальник;
33 – полевой компьютерно-диагностический комплекс ПКДК-БТ;
34 — электроагрегат дизельный АДП-7/4;
35 — радиостанция Р-168-25УЕ-2, АВСКУ-Е;
36 — машина ручная электрическая шлифовальная (прямая) VGM-950;
37 — стол выносной;
38 — стол сварщика;
39 — машина шлифовальная угловая МШУ-1,8-230А;
40 — генератор БГ-16.
Оснащение
oтопительно-вентиляционная установка;
фильтровентиляционная установка;
генератор мощностью 16 кВт;
дизельный электроагрегат мощностью 7 кВт;
грузоподъемное оборудование:
кран-манипулятор ИМ-100;
чалочное приспособление универсальное;
домкрат гидравлический, грузоподъемностью 25 т.
оборудование общего назначения:
станок настольно-сверлильный;
станок заточной с вытяжкой;
оборудование сварочно-зарядное:
устройство зарядно-разрядное,
инверторный источник сварочного тока,
комплект аккумуляторщика.
инструмент и приборы общего назначения:
инструмент медницко-жестяницкий;
инструмент швейный;
инструмент малярный;
инструмент для пайки;
инструмент столярный;
инструмент слесарно-монтажный;
инструмент электрифицированный:
машина ручная электрическая сверлильная,
машина шлифовальная угловая,
машина ручная электрическая шлифовальная (прямая);
приборы электроизмерительные;
комплекты ключей;
мерительный инструмент;
оборудование специального назначения:
оборудование смазочно-заправочное и моечно-уборочное;
оборудование для контроля технического состояния;
комплект специального инструмента и приспособлений для технического обслуживания и ремонта автомобиля КАМАЗ-5350;
шиномонтажное оборудование;
оборудование для буксировки автомобилей;
комплект специального инструмента и приспособлений для технического обслуживания и ремонта Т-90С, Т-80Б, Т-72Б, БМП-1, БМП-2, БМП-3, БТР-70, БТР-80(-80А, -82А);
дополнительное оборудование мастерской:
приборы осветительные;
средства связи;
средства защиты и жизнеобеспечения;
вспомогательное оборудование:
емкости и тара;
инвентарь производственный;
палатка.
Функциональные возможности, конструкция и комплектация
Мастерская обеспечивает выполнение следующих работ:
мойку и чистку машин, демонтируемых агрегатов, узлов и механизмов бронетанковой техники;
контроль технического состояния систем танков, боевых машин пехоты и бронетранспортеров;
эксплуатационную регулировку агрегатов, узлов, механизмов и приводов управления;
разборочно-сборочные и слесарно-механические работы;
грузоподъемные работы;
электродуговую сварку черных металлов и сварку в среде защитных газов алюминия и его сплавов;
внешний электрический пуск двигателей;
техническое обслуживание и заряд свинцовых стартерных аккумуляторных батарей;
замену смазок (масел) и дозаправку ими узлов и механизмов вооружения, силовой установки, силовой передачи и ходовой части, а также заправку объекта топливом из посторонней емкости;
проверку герметичности воздушной системы, системы охлаждения и системы питания топливом;
электротехнические работы и ремонт электронной аппаратуры, гидросистем;
