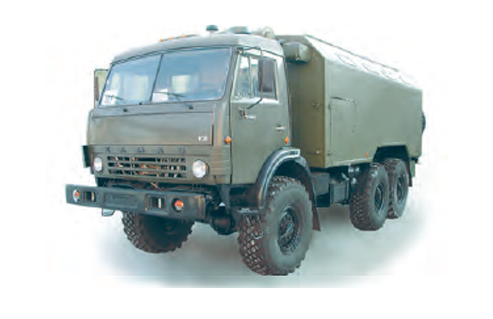

Мастерская заряда и ремонта аккумуляторов МЗА-М2.2
Предназначена для заряда/разряда и ремонта стартерных свинцово-кислотных аккумуляторных батарей армейских автомобилей многоцелевого назначения, специальных колесных шасси, тягачей и гусеничных машин

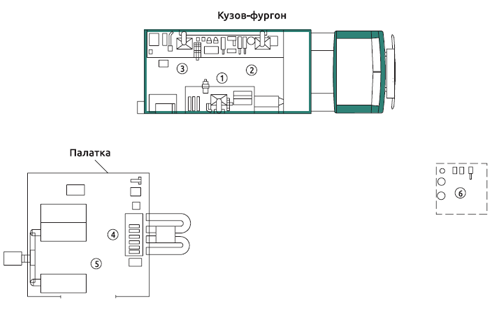

1 – отделение технического состояния, частичной и полной разборки-сборки с заменой деталей аккумуляторных батарей;
4 – приготовление электролита, приведение сухозаряженных батарей в рабочее состояние, слив электролита из батарей и частичная разборка;
5 – заряд аккумуляторных батарей и их разряд, контроль и регулирование режима заряда (разряда) аккумуляторных батарей;
6 – приготовление дистиллированной воды
Основные характеристики МЗА-М2.2
Базовый кузов-фургон
К5350С
Базовое шасси
КамАЗ-5350
Полная масса мастерской, кг
12 840
Габаритные размеры, мм:
– длина L
8315
– ширина H
2545
– высота B
3458
Количество рабочих мест, шт.:
– в кузове-фургоне
3
– в палатке
2
– вне кузова-фургона
1
Установленная мощность приемников электроэнергии, кВт
29,20
Потребляемая мощность с учетом неодновременности работы потребителей, кВА
22,05
Наибольшая глубина преодолеваемого брода с твердым дном, мм
1500
Время развертывания мастерской силами трех человек, мин
30
Время свертывания мастерской силами трех человек, мин
30
Максимальная скорость движения на высшей передаче, км/ч, не менее
100
Запас хода по контрольному расходу топлива, км
1000
Условия эксплуатации (температура окружающей среды, °С):
– для умеренного и холодного климата
От –45 до +50
Электроснабжение:
– основное
От собственного генератора, от внешней стационарной электрической сети или от передвижных источников переменного трехфазного тока напряжением 380/220 (400/230) В частотой 50 Гц
– вспомогательное
От электрической сети шасси (постоянный ток напряжением 24 В)
Возможные виды транспорта
Железнодорожный, водный, воздушный

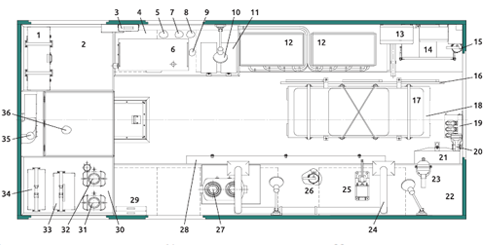

1 – комплект электрозащитных средств;
2 – ниша правая;
3 – футляр аптечки;
4 – верстак правый;
5 – стол выносной;
6 – дистиллятор ПДВО-9;
7 – стол сварщика;
8 – стул складной;
9 – устройство ГУРПП-4;
10 – светильник;
11 – устройство разрядное УРПА-0,5-21;
12 – устройство зарядное УЗА-7,0-28,5 «Каскад-4М»;
13 – электрооборудование;
14 – подставка под аккумуляторные батареи;
15 – огнетушитель;
16 – решетка;
17 – наметы палатки в чехле;
18 – стеллаж разборный;
19 – детали крепления оружия;
20 – фонарь поисково-спасательный ФПС-4/6С;
21 – установка отопительная палатки;
22 – верстак левый;
23 – тиски;
24 – вентиляция вытяжная;
25 – тиски для опрессовки блоков пластин;
26 – огнетушитель;
27 – электроплитка;
28 – ящик с принадлежностями;
29 – сумки для документов;
30 – ниша левая;
31 – канистра-умывальник палатки;
32 – канистра-умывальник;
33 – насос для перекачки серной кислоты;
34 – измеритель мощности дозы ИМД-21Б;
35 – кружка;
36 – генератор БГ-30
Оснащение
oтопительно-вентиляционная установка;
фильтровентиляционная установка;
генератор 30 кВт;
оборудование, инструмент и приборы общего назначения:
оборудование зарядное и принадлежности к нему;
инструмент механизированный;
инструмент абразивный;
инструмент для пайки и принадлежности к нему;
инструмент для пробивки, рубки, резки и фиксирования;
инструмент малярный;
ключи;
кувалда, молоток;
напильники, рашпиль;
отвертки;
приборы, инструмент для измерения линейных величин, температуры, плотности жидкости;
приборы электроизмерительные;
сверла;
тиски и принадлежности к ним;
основное оборудование специального назначения:
оборудование для разборки аккумуляторных батарей;
оборудование для приготовления дистиллированной воды и электролита;
оборудование для отливки свинцовых деталей;
оборудование для сборки и ремонта аккумуляторных батарей;
дополнительное оборудование специального назначения:
приборы осветительные;
приборы специальной обработки;
вспомогательное оборудование:
емкости, сумки, тара, чехлы;
вентиляция вытяжная, палатка, установка
отопительная;
инвентарь вспомогательный;
лабораторное оборудование;
детали крепления;
ремонтный фонд для аккумуляторных батарей;
спецодежда;
средства защиты, маскировки и отвода выхлопных газов;
запасные части и материалы;
пожарно-технические средства.
Функциональные возможности, конструкция и комплектация
С помощью оборудования мастерской можно выполнять следующие работы:
определение технического состояния аккумуляторных батарей;
ремонт аккумуляторных батарей с частичной и полной разборкой и заменой деталей (включая пайку пластин в полублоки и опрессовку блоков);
отливка свинцовых деталей, необходимых для ремонта;
приготовление дистиллированной воды и электролита;
приведение сухозаряженных батарей в рабочее состояние;
зарядка аккумуляторных батарей при постоянной величине силы зарядного тока или напряжения, а также комбинированным способом или их разрядка;
контроль и регулировка режимов заряда (разряда) аккумуляторных батарей;
питание электроэнергией (переменным трехфазным током напряжением 380 В) как собственных, так и других приемников с общей нагрузкой на электроустановку до 30 кВт.
