Базовое шасси	Урал-532362-1042 (8 × 8)
Снаряженная масса (с экипажем из трех человек, установленным оборудованием, топливом, маслами, ЗИП), кг	19 570
Полная масса машины (масса снаряженной машины с максимальной нагрузкой на транспортном устройстве 6900 кгс), кг	24 950
Распределение полной массы машины, кг:
– на переднюю тележку	7460
– на заднюю тележку	17 490
– на правую сторону	12 423
– на левую сторону	12 527
Угол поперечной статической устойчивости, град.	33°36’
Габаритные размеры, мм:
– длина L	9400
– ширина (по зеркалам) H	2490
– высота B	3710
Экипаж с водителем, чел.	3
Максимальная нагрузка на транспортное устройство, кгс	6900
Способы эвакуации:
– вытаскивание прямым перемещением	Лебедкой с использованием блока
– транспортирование полупогрузкой	На транспортном устройстве
– транспортирование буксированием	На жестких буксирах, буксирных тросах
Допустимая масса транспортируемых машин, кг:
– полупогрузкой по грунтовым дорогам	16 000
– полупогрузкой по дорогам с твердым покрытием	22 000
– буксированием по грунтовым/твердым покрытиям	12 000/22 000
Максимальное усилие вытаскивания, реализуемое машиной на грунтах VII и VIIа категорий, тс	20
Максимальная скорость при транспортировании поврежденных машин, км/ч
– по дорогам с твердым покрытием	50
– по грунтовым дорогам	30
Тяговая лебедка	Штатная с гидроприводом барабанного типа с червячным редуктором
– тяговое усилие на третьем ряду намотки троса, тс	7–9
– максимальное тяговое усилие на первом ряду намотки троса, ограниченное предохранительным клапаном гидропривода лебедки, тс	9,8–10,5
– длина троса, м	60
Кран-манипулятор	ИМ-95-1220
Грузоподъемность крана-манипулятора на вылете стрелы, т:
– 3,0 м	2,83
– 4,6 м	1,84
– 6,7 м	1,26
– 8,1 м	0,95
– высота подъема крюка (над опорн. поверхностью грунта), м	9,8
– угол поворота колонны, град.	410
Время подготовки РЭМ-КЛ к вытаскиванию прямым перемещением, мин, не более	10
Время подготовки машины к транспортированию полупогрузкой, мин, не более	12
Возможные виды транспорта	Железнодорожный, водный, воздушный

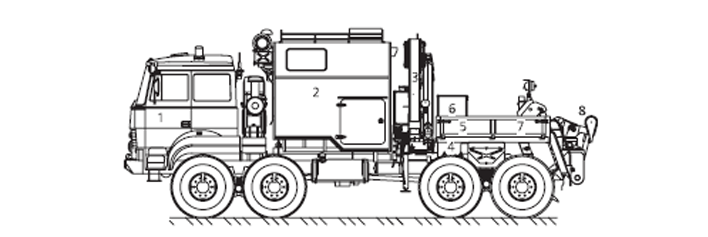

1 – базовое шасси Урал-532362;	7 – устройство закрепления на грунте (УЗГ);
2 – навес (транспортное положение);	8 – транспортное устройство;
3 – рабочий отсек;	9 – грузовая платформа;
4 – краноманипуляторная установка ИМ95-1220;	10 – лебедка;
5 – тент грузовой платформы;	11 – энергоагрегат ПКСЭА АД7-Т400/230-1В;
6 – надрамник;	12 – ящик платформы

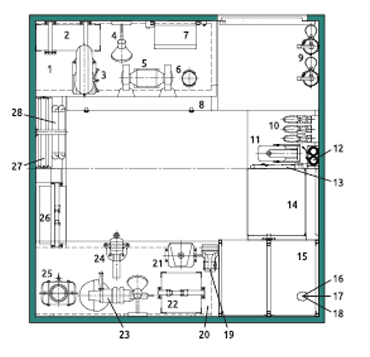

1 – верстак правый;

2 – измеритель мощности дозы ИМД-21Б;

3 – станок сверлильный электрический СС-13/400 или СС-13С/350;

4 – светильник;

5 – станок ЗТШМ-175;

6 – стакан;

7 – электрооборудование;

8 – ящик правый;

9 – огнетушитель;

10 – детали крепления оружия;

11 – вулканизатор «Гном»;

12 – гамак;

13 – топор;

14 – сиденье;

15 – шкаф;

16 – гидравлический инструмент;

17 – смазочный инструмент;

18 – лампа паяльная;

19 – фонарь поисково-спасательный ФПС-4/6С;

20 – верстак левый;

21 – приспособление для очистки свечей зажигания, модель Э203-О;

22 – выпрямитель В-ОПЕД-22-24/12-1;

23 – машина шлифовальная угловая МШУ-1,8-230А;

24 – тиски;

25 – канистра-умывальник;

26 – устройство ГУРПП-4;

27 – стол выносной;

28 – стул складной

Оснащение

кран-манипулятор ИМ-95;
комплект грузоподъемного оборудования;
комплект ремонтный:
- оборудование сварочно-зарядное;
- инструмент абразивный;
- инструмент для пайки;
- инструмент для пробивки, рубки, резки, фиксирования и шабрения;
- инструмент малярный;
- инструмент медницко-жестяницкий;
- инструмент электрифицированный;
- инструмент столярный;
- инструмент швейный;
- комплект инструмента автомеханика;

- приборы и инструменты для измерения механических величин;
- приборы электроизмерительные;
- оборудование диагностическое;
- оборудование смазочно-заправочное;
- оборудование для проверки и ремонта приборов электрооборудования;
- оборудование для ремонта автомобильных шин;
комплект эвакуационный:
- эвакуационное оборудование;
- гидравлическое оборудование для эвакуационных работ;
пожарно-технические средства.

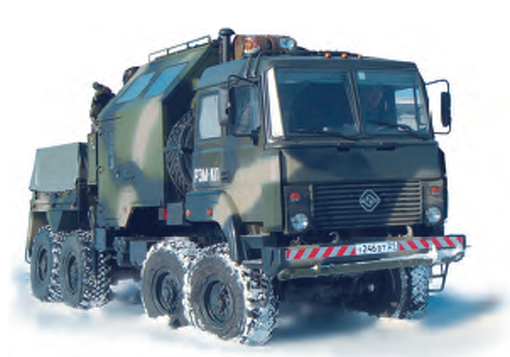

Машина ремонтно-эвакуационная колесная легкая РЭМ-КЛ

Оснащение

Функциональные возможности, конструкция и комплектация
