Фильтр ТУФ-200

Фильтр ТУФ-200 предназначен для осветления и обесцвечивания воды, освобождения ее от 0В  и болезнетворных микроорганизмов.

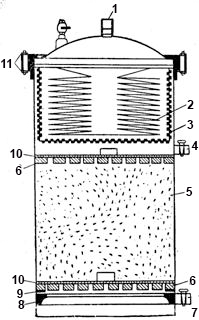

Тканево-угольный фильтр ТУФ-200: 1 — ввод хлорированной и коагулированной воды; 2— тканевый мешок; 3—ивовая корзинка; 4 —кран для выпуска фильтрата после тканевого фильтра; 5— активированный уголь; 6- дырчатые диски (верхний и нижний); 7—кран для выпуска  фильтрата после ТУФ;  8—опорное кольцо; 9— резиновая прокладка;  10— сетки (верхняя и нижняя); 11—резиновые прокладки.

С помощью фильтра можно очистить от 200 до 400 л воды в час. В комплект ТУФ-200 входят:

• собственно фильтр, снаряженный в верхней половине тканевым мешком,  а в нижней — активированным углем;
• насос-гидропульт;
• четыре резиновых резервуара РДВ-100;
• два брезентовых ведра,
• запасы угля, глинозема, хлорной извести;
• запасные части, принадлежности и инструменты.

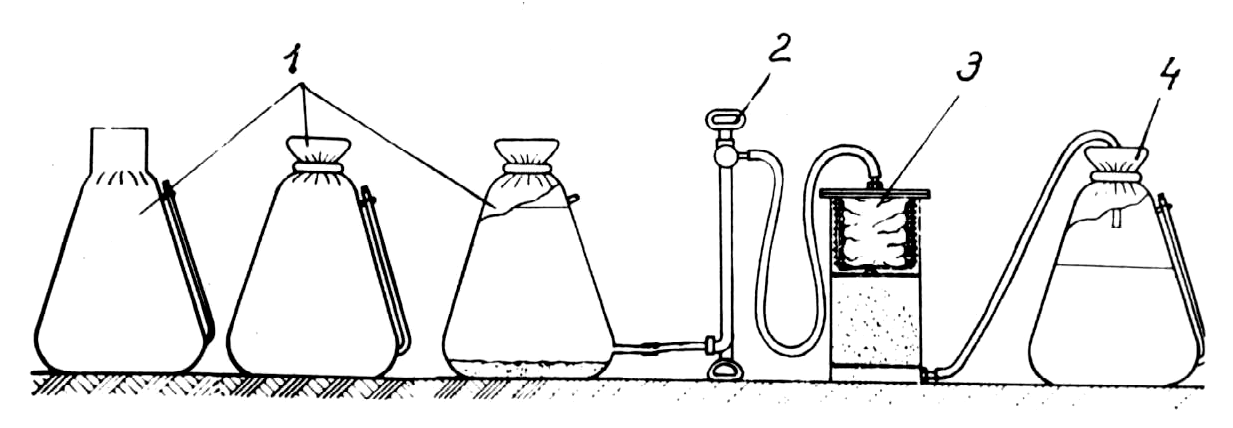

Схема работы фильтра

1 — резервуары РДВ-100 для неочищенной  воды;  2- насос; 3 — тканево-угольный фильтр; 4 — резервуар РДВ-100 для чистой  воды.

Три резервуара РДВ -100 с помощью  брезентовых ведер наполняют водой, подлежащей обработке, и подвергают ее коагуляции и перехлорированию. Когда вода отстоится и хлопья осядут на дно, ее с помощью насоса-гидропульта пропускают  через фильтр; чистую воду  собирают в четвертый резервуар РЕ-100.

Проходя через фильтр, вода в тканевом мешке освобождается от взвешенных частиц и хлопьев коагулянта, а в слое активированного угля – от избытка хлора. В достаточном осветлении и надежном обеззараживании воды убеждаются, закрыв нижний и открыв верхний выпускные краны: из крана должна поступать прозрачная вода, имеющая резкий запах хлора.

Полноту удаления из воды избыточного хлора, или дехлорирования, проверяют, оценивая воду, поступающую из нижнего крана: здесь вода не должна иметь запаха хлора. Через 4—6 часов работы тканевый мешок необходимо заменить новым или использованным выстиранным тканевым фильтром. Активированный уголь заменяют новым через 20 – 40 часов работы.  Признаком необходимости его замены служит появление запаха хлора в фильтрате.

ТУФ-200 обслуживают  двое солдат. При очистке зараженной воды расчет должен быть в средствах защиты.

После окончания очистки фильтр, насос и резервуары для зараженной воды дезактивируют, обезвреживают или дезинфицируют в зависимости от вида заражения воды.
