Оборудование герметичного убежища

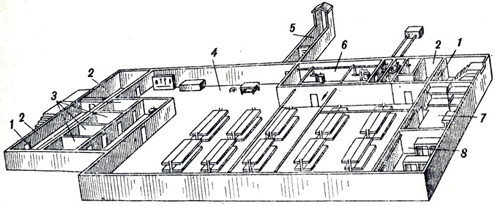

План убежища

1 - защитно-герметичные двери

2 - шлюзовые камеры (тамбуры);

3 - санитарно-бытовые отсеки;

4 - основное помещение для размещения людей;

5 -галерея и оголовок аварийного выхода;

6 - фильтровентиляционная камера;

7 - кладовая для продуктов питания;

8 - медицинская комната

Убежище состоит из основного и вспомогательных помещений.

В основном помещении, предназначенном для размещения укрываемых, оборудуются двух- или трехъярусные нары-скамейки для сидения и полки для лежания.

Вспомогательные помещения убежища - это санитарный узел, фильтровентиляционная камера, а в сооружениях большой вместимости - медицинская комната, кладовая для продуктов, помещения для артезианской скважины и дизельной электростанции.

В убежище устраивается, как правило, не менее двух входов; в убежищах малой вместимости - вход и аварийный выход.

Во встроенных убежищах входы могут делаться из лестничных клеток или непосредственно с улицы. Аварийный выход оборудуется в виде подземной галереи, оканчивающейся шахтой с оголовком или люком на незаваливаемой территории. Наружная дверь делается защитно-герметической, внутренняя - герметической. Между ними располагается тамбур.

В сооружениях большой вместимости (более 300 человек) при одном из входов оборудуется тамбур-шлюз, который с наружной и внутренней сторон закрывается защитно-герметическими дверями, что обеспечивает возможность выхода из убежища без нарушения защитных свойств входа.

Система воздухоснабжения, как правило, работает на двух режимах: чистой вентиляции (очистка воздуха от пыли) и фильтро-вентиляции. В убежищах, расположенных в пожароопасных районах, дополнительно предусматривается режим полной изоляции с регенерацией воздуха внутри убежища.

Системы энерговодоснабжения, отопления и канализации убежищ связаны с соответствующими внешними сетями. На случай их повреждения в убежище имеются переносные электрические фонари, резервуары для хранения аварийного запаса воды, а также емкости для сбора нечистот.

Отопление убежищ предусматривается от общей отопительной сети.

В помещениях убежища размещается, кроме того, комплект средств для ведения разведки, защитная одежда, средства тушения пожара, аварийный запас инструмента.
