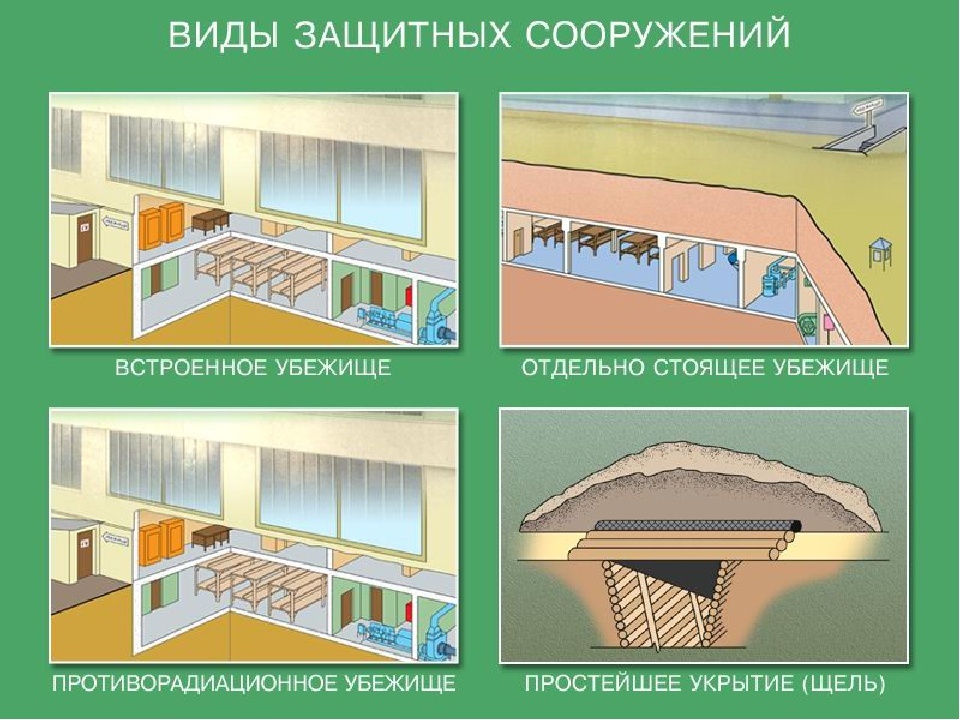

Виды простейших укрытий для гражданского населения

В убежище должны обеспечиваться необходимые санитарно-гигиенические условия для укрывающихся в нем людей:

• содержание углекислого газа в воздухе - не более 1 %,
• влажность - не более 70 %,
• температура - не выше 23 °C.

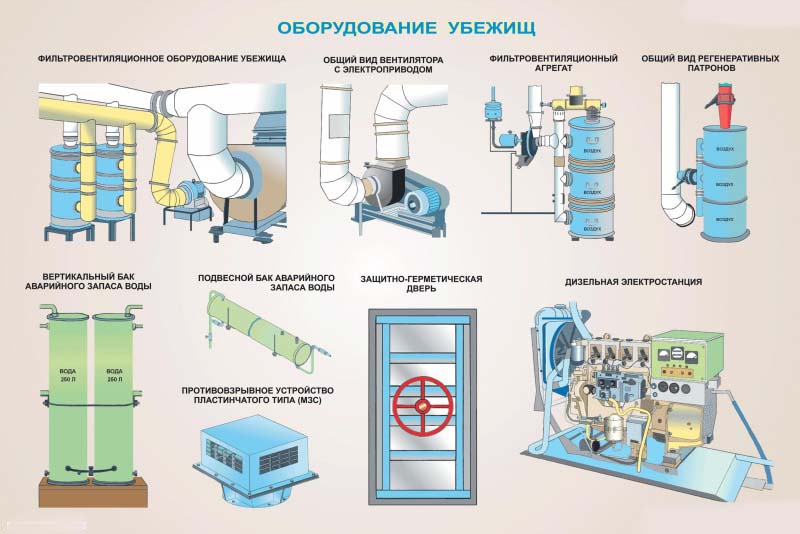

Убежища и помещения, приспосабливаемые под убежища, включают:

• основные помещения для размещения людей (отсеки),
• санитарно-бытовые помещения, шлюзовые камеры, фильтровентиляционные камеры (отсеки),
• медицинскую комнату,
• кладовую для продуктов,
• защитно-герметические двери,
• галерею и оголовок аварийного выхода.

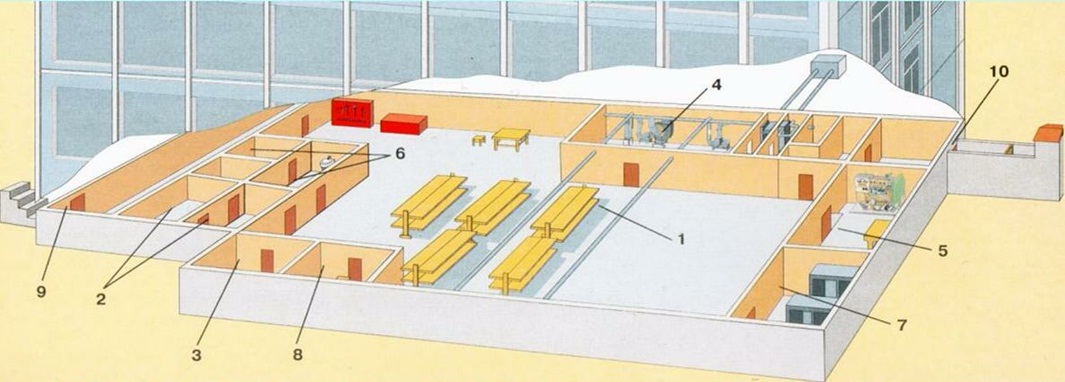

План убежища

1 — помещение для укрываемых; 2 — пункт управления; 3 — медицинский пункт (может не устраиваться); 4 — фильтровентиляционная камера; 5 — помещение дизельной электростанции; 6 — санитарный узел; 7 — помещение для ГСМ и электрощитовая; 8 — помещение для продовольствия (может не устраиваться); 9 — вход с тамбуром; 10 — аварийный выход с тамбуром.

Вместимость убежища определяют из расчета не менее 1,5 м³ внутреннего объема и не менее 0,5 м² площади на одного укрываемого. В помещении (в отсеках), где находятся люди, устанавливаются двухъярусные или трехъярусные скамьи (нары): нижние - для сидения, верхние - для лежания. Места для лежания должны составлять не менее 20 % общего количества мест в убежище при двухъярусном расположении нар и 30 % - при трехъярусном.

Для встроенных убежищ важной частью является аварийный выход, который устраивается в виде тоннеля, выводящего на не заваливаемую территорию и заканчивающегося вертикальной шахтой с оголовком.

Снабжение убежищ наружным воздухом должно обеспечиваться по двум режимам:

• по режиму чистой вентиляции
• по режиму фильтровентиляции.

В убежищах, расположенных в пожароопасных районах, дополнительно предусматривается режим полной или частичной изоляции с регенерацией воздуха, находящегося внутри убежища.

При режиме чистой вентиляции наружный воздух очищается от пыли, в том числе и от радиоактивной, а при режиме фильтровентиляции - от радиоактивной пыли, отравляющих веществ и бактериальных средств.

Система водоснабжения снабжает людей водой для питья и гигиенических нужд от наружной водопроводной сети. На случай выхода водопровода из строя предусмотрен аварийный запас или самостоятельный источник получения воды (артезианская скважина). В аварийном запасе содержится только питьевая вода (из расчета 3 л в сутки на человека). При отсутствии стационарных баков устанавливают переносные емкости (бочки, бидоны, ведра).

Каждое защитное сооружение имеет системы канализации и отопления.

В быстровозводимых сооружениях в зимнее время для обогрева людей, а также для просушивания сырых ограждающих конструкций рекомендуется устанавливать металлические печи. Их размещают, как правило, ближе к входам.

Дымоход делают из стальных труб с шибером. Для предупреждения возгорания деревянные конструкции, возле которых устанавливают печку, обивают листовым железом.

На плане убежища указываются:

• вентиляционные каналы в стенах,
• воздухозаборные системы,
• сети водопровода, канализации, отопления и электроосвещения,
• места расположения отключающих устройств,
• аварийный выход,
• толщина и материалы стен и перекрытия убежища,
• площадь и внутренняя кубатура помещений;
• приводится таблица предельно допустимого времени пребывания людей при постоянном объеме воздуха (в зависимости от заполнения людьми).

На карточке привязки убежища показывают место нахождения убежища, расположенные вблизи характерные не заваливаемые ориентиры, по которым можно быстро отыскать заваленное убежище. На схеме эвакуации людей намечается несколько возможных маршрутов выхода из района расположения убежища за пределы города. Эта документация разрабатывается в мирное время.

Защитные сооружения, недостроенные или недооборудованные с учетом требований противоатомной защиты, могут не иметь фильтровентиляционного агрегата или противовзрывных устройств.

В таких случаях приточные воздуховоды закрывают металлическими заглушками с резиновыми прокладками. Заглушки крепят к фланцам воздуховодов металлическими болтами. Между фланцем и заглушкой укладывают резиновую прокладку. Так же прочно заделывают все другие отверстия, через которые взрывная волна может попасть внутрь сооружения.

При отсутствии противовзрывного устройства необходимо на основном воздухозаборе чистой вентиляции установить упрощенный гравийный волногаситель или демпферное устройство, а аварийный воздухозабор фильтровентиляции закрыть металлической заглушкой.

Упрощенный гравийный волногаситель состоит из камеры, сооружаемой из имеющихся подсобных материалов (кирпичной кладки, досок и др.), в которую засыпают гравий или щебень. Такой волногаситель целесообразнее устраивать в камере примыкания аварийного выхода.

Демпферное защитное устройство просто по своей конструкции и может быть изготовлено в местных условиях. Устройство крепят в начале основной воздухозаборной трубы (т.е. перед противопыльным фильтром и фильтровентиляционным агрегатом) болтами диаметром 8 - 10 мм. Между фланцами демпферного устройства и воздухозаборного канала укладывают картонную или резиновую прокладку.
